Горна макара за смукателен маркуч Moro Kaiser

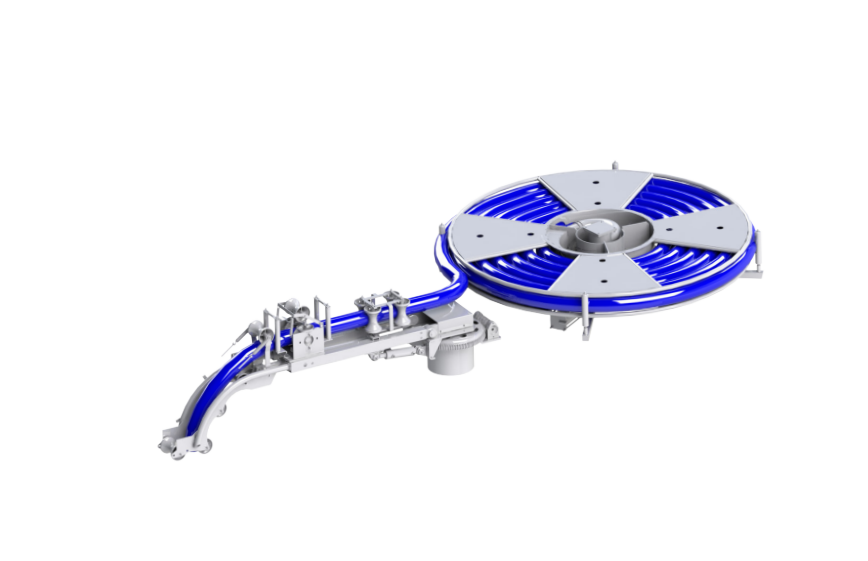

Системата с горна макара за смукателен маркуч е първият компонент, който влиза в контакт с утайките и е най-сложната част от вакуумната линия. Тя се монтира в горната част на резервоара за утайки и се състои от две отделни части: макара за смукателен маркуч (1) и хидравлично смукателно рамо (2), осигуряващи максимална гъвкавост при товарене. Рамото има работен диапазон от 145° и максимален хоризонтален обхват от 4320 мм. Всички движения (люлеене, повдигане и телескопично удължаване) са синхронизирани и се задвижват от хидравлична система. Хидравличен мотор, монтиран на централната плоча, управлява въртенето на макарата и рамото, докато повдигането и удължаването се извършват от хидравлични цилиндри. Изходът на маркуча се управлява от хидравлична ролка. Конструкцията е здрава, проектирана да издържа тежестта на натоварения материал. Версиите 3" и 4" се предлагат от въглеродна и неръждаема стомана, докато 6" версията е само от въглеродна стомана. Системата е подходяща за резервоари от въглеродна или неръждаема стомана. Технически данни: - Дебит на хидравличното масло: 25 л/мин - Диаметър / Дължина на маркуча (3"): 24 м (Ø80) - Диаметър / Дължина на маркуча (4"): 30 м (Ø100) - Диаметър / Дължина на маркуча (6"): 20 м (Ø150) - Тегло (3"): 683 кг - Тегло (4"): 740 кг - Тегло (6"): 768 кг - Минимални размери на резервоара: диаметър Ø1600 мм - дължина 3000 мм - Работен диапазон: 145° - Максимален хоризонтален обхват: 4320 мм - Ход: 1350 мм
