Всмукателно рамо с ръчна ротация Moro Kaiser

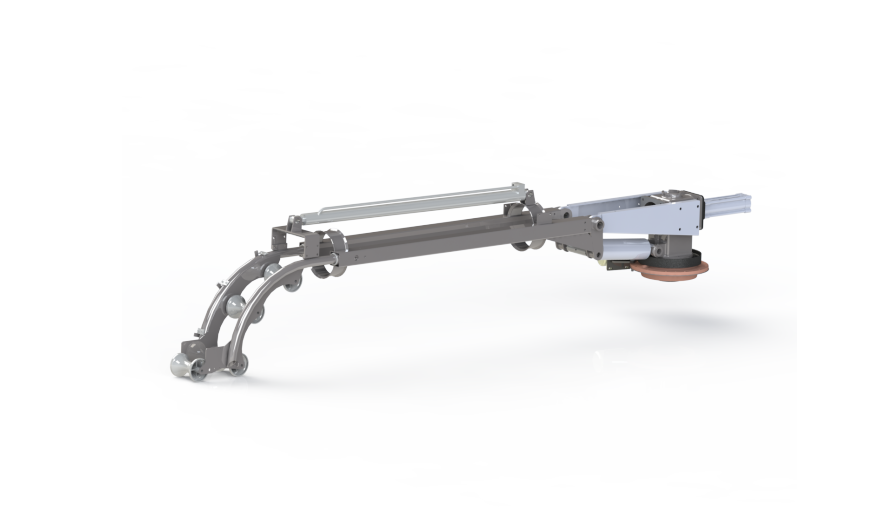

Всмукателното рамо с ръчна ротация Moro Kaiser е проектирано за монтаж върху горната част на вакуумни цистерни. То е първият компонент, който влиза в контакт с отпадъчния материал и е най-сложната част от вакуумната линия по целия път от всмукателния отвор до резервоара. Системата разполага с ръчна централна плоча (1) за управление на ротацията, снабдена с пневматична спирачка (2). Повдигането и удължаването на рамото се осъществяват чрез хидравлични цилиндри (3). Здравата структура на рамото (4) е проектирана да издържа тежестта на преминаващия материал. Дизайнът е фокусиран върху ергономичността, прецизността на движенията и скоростта на работа, като същевременно минимизира умората на оператора. Основни характеристики: ръчна ротация, пневматична спирачка, 300° ъгъл на завъртане, пневматичен шибърен вентил и конструкция от конструкционна стомана с направляващи ролки. Технически данни: - Работно налягане: +1,5 bar rel. - Дебит на хидравличното масло: 15÷20 l/min - Налягане на хидравличната система: 120 bar - Диаметър на маркуча: 4" - 5" - 6" - 100mm - 120 mm - 150 mm - Тегло: 160 kg - Ъгъл на ротация: 300° - Повдигане: Хидравлични цилиндри - Спирачка: Пневматична - Вентил: Пневматичен шибърен вентил - Материал на конструкцията: Конструкционна стомана - Дължина: 3610 mm - Височина: 860 mm - Ширина на основата: 525 mm - Документ ревизия: 3a - PRST.17.010.0
